Sicherungsringe für Wellen, Regelausführung

Drucken

Norm/Standard

DIN 471

NCN 819

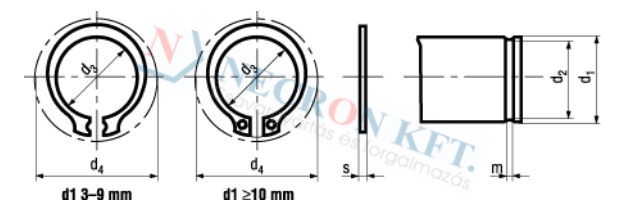

Sicherungsringe für Wellen, Regelausführung 819

Eigenschaften

Werkstoff: Stahl

Raktárok lévő termékek szállítása azonnal!
A készleten nem szereplő mennyiség átlagos szállítása 8-12 nap.

ISO9001:2015 TÜV Rheinland InterCert Kft. 2021 tanúsítása

Letöltés

Dimension (d1)	3	4	5	6	7	8	9	10	11	12
s	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1
d3	2.7	3.7	4.7	5.6	6.5	7.4	8.4	9.3	10.2	11
d2	2.8	3.8	4.8	5.7	6.7	7.6	8.6	9.6	10.5	11.5
m (H13)	0.5	0.5	0.7	0.8	0.9	0.9	1.1	1.1	1.1	1.1
d4	7	8.6	10.3	11.7	13.5	14.7	16	17	18	19
Tol.	+0.04 -0.15	+0.04 -0.15	+0.04 -0.15	+0.04 -0.15	+0.06 -0.18	+0.06 -0.18	+0.06 -0.18	+0.1 -0.36	+0.1 -0.36	+0.1 -0.36

Dimension	13	14	15	16	17	18	19	20	21	22
s	1	1	1	1	1	1.2	1.2	1.2	1.2	1.2
d3	11.9	12.9	13.8	14.7	15.7	16.5	17.5	18.5	19.5	20.5
d2	12.4	13.4	14.3	15.2	16.2	17	18	19	20	21
m (H13)	1.1	1.1	1.1	1.1	1.1	1.3	1.3	1.3	1.3	1.3
d4	20.2	21.4	22.6	23.8	25	26.2	27.2	28.4	29.6	30.8
Tol.	+0.1 -0.36	+0.1 -0.36	+0.1 -0.36	+0.1 -0.36	+0.1 -0.36	+0.1 -0.36	+0.1 -0.36	+0.13 -0.42	+0.13 -0.42	+0.13 -0.42

Dimension (d1)	23	24	25	26	27	28	29	30	31	32
s	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5
d3	21.5	22.2	23.2	24.2	24.9	25.9	26.9	27.9	28.6	29.6
d2	22	22.9	23.9	24.9	25.6	26.6	27.6	28.6	29.3	30.3
m (H13)	1.3	1.3	1.3	1.3	1.3	1.6	1.6	1.6	1.6	1.6
d4	-	33.2	34.2	35.5	-	37.9	39.1	40.5	-	43
Tol.	+0.21 -0.42	+0.21 -0.42	+0.21 -0.42	+0.21 -0.42	+0.21 -0.42	+0.21 -0.42	+0.21 -0.42	+0.21 -0.42	+0.21 -0.42	+0.21 -0.42

Dimension (d1)	33	34	35	36	37	38	39	40	41	42
s	1.5	1.5	1.5	1.75	1.75	1.75	1.75	1.75	1.75	1.75
d3	30.5	31.5	32.2	33.2	34.2	35.2	36	36.5	37.5	38.5
d2	31.3	32.3	33	34	35	36	37	37.5	38.5	39.5
m (H13)	1.6	1.6	1.6	1.85	1.85	1.85	1.85	1.85	1.85	1.85
d4	44,4	45.4	46.8	47.8	49.4	50.2	51.4	52.6	-	55.7
Tol.	+0.25 -0.5	+0.25 -0.5	+0.25 -0.5	+0.25 -0.5	+0.25 -0.5	+0.25 -0.5	+0.39 -0.9	+0.39 -0.9	+0.39 -0.9	+0.39 -0.9

Dimension (d1)	44	45	46	47	48	50	52	54	55	56
s	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2
d3	40.5	41.5	42.5	43.5	44.5	45.8	47.8	49.8	50.8	51.8
d2	41.5	42.5	43.5	44.5	45.5	47	49	51	52	53
m (H13)	1.85	1.85	1.85	1.85	1.85	2.15	2.15	2.15	2.15	2.15
d4	58	59.1	-	-	62.5	64.5	66.7	-	70.2	71.6
Tol.	+0.39 -0.9	+0.39 -0.9	+0.39 -0.9	+0.39 -0.9	+0.39 -0.9	+0.39 -0.9	+0.39 -0.9	+0.39 -0.9	+0.46 -1.1	+0.46 -1.1

Dimension (d1)	57	58	60	62	63	65	67	68	70	72
s	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
d3	52.8	53.8	55.8	57.8	58.8	60.8	62.5	63.5	65.5	67.5
d2	54	55	57	59	60	62	64	65	67	69
m (H13)	2.15	2.15	2.15	2.15	2.15	2.65	2.65	2.65	2.65	2.65
d4	-	73.6	75.6	77.8	79	81.4	-	84.8	87	89.2
Tol.	+0.46 -1.1	+0.46 -1.1	+0.46 -1.1	+0.46 -1.1	+0.46 -1.1	+0.46 -1.1	+0.46 -1.1	+0.46 -1.1	+0.46 -1.1	+0.46 -1.1

Dimension (d1)	75	77	78	80	82	85	87	88	90	92
s	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3
d3	70.5	72.5	73.5	74.5	76.5	79.5	81.5	82.5	84.5	86.5
d2	72	74	75	76.5	78.5	81.5	83.5	84.5	86.5	88.5
m (H13)	2.65	2.65	2.65	2.65	2.65	3.15	3.15	3.15	3.15	3.15
d4	92.7	-	96.1	98.1	100.3	103.3	-	106.5	108.5	-
Tol.	+0.46 -1.1	+0.46 -1.1	+0.46 -1.1	+0.46 -1.1	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.46 -1.1

Dimension (d1)	97	98	100	102	105	107	108	110	112	115	117
s	3	3	3	4	4	4	4	4	4	4	4
d3	91.5	91.5	94.5	95	98	100	100	103	105	108	110
d2	93.5	94.5	96.5	98	101	103	104	106	108	111	113
m (H13)	3.15	3.15	3.15	4.15	4.15	4.15	4.15	4.15	4.15	4.15	4.15
d4	-	-	120.2	-	125.8	-	-	131.2	-	137.3	-
Tol.	+0.46 -1.1	+0.46 -1.1	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3

Dimension (d1)	118	120	122	125	127	128	130	132	135	137	138
s	4	4	4	4	4	4	4	4	4	4	4
d3	110	113	115	118	120	120	123	125	128	130	130
d2	114	116	118	121	123	124	126	128	131	133	134
m (H13)	4.12	4.15	4.15	4.15	4.15	4.15	4.15	4.15	4.15	4.15	4.15
d4	-	143.1	-	149	-	-	154.4	-	159.8	-	-
Tol.	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.54 -1.3	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5

Dimension (d1)	140	142	145	147	148	150	155	160	165	168	170
s	4	4	4	4	4	4	4	4	4	4	4
d3	133	135	138	140	140	142	146	151	155.5	157.5	160.5
d2	136	138	141	143	144	145	150	155	160	163	165
m (H13)	4.15	4.15	4.15	4.15	4.15	4.15	4.15	4.15	4.15	4.15	4.15
d4	165.2	-	170.6	-	-	177.3	182.3	188	193.4	-	198.4
Tol.	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5

Dimension (d1)	175	180	185	190	195	200	210	215	220	230	240
s	4	4	4	4	4	4	5	5	5	5	5
d3	133	135	138	140	140	142	146	151	155.5	157.5	160.5
d2	170	175	180	185	190	195	204	209	214	224	234
m (H13)	4.15	4.15	4.15	4.15	4.15	4.15	5.15	5.15	5.15	5.15	5.15
d4	203.4	210	215	220	225	230	240	-	250	260	270
Tol.	+0.63 -1.5	+0.63 -1.5	+0.63 -1.5	+0.72 -1.7	+0.72 -1.7	+0.72 -1.7	+0.72 -1.7	+0.72 -1.7	+0.72 -1.7	+0.72 -1.7	+0.72 -1.7

Dimension (d1)	250	255	260	270	280	290	300
s	5	5	5	5	5	5	5
d3	238	240	245	255	265	275	285
d2	244	247	252	262	272	282	292
m (H13)	5.15	5.15	5.15	5.15	5.15	5.15	5.15
d4	280	-	294	304	314	324	334
Tol.	+0.72 -1.7	+0.72 -1.7	+0.72 -1.7	+0.81 -2	+0.81 -2	+0.81 -2	+0.81 -2

Az ár(ak) és kiszerelési egységek kizárólag Online vásárlás esetén érvényes(ek) !

DIN ISO NCN	Megnevezés	Werkstoff Qualität Oberfläche	d1	Egység csomag

DIN471 NCN819	Sicherungsringe für Wellen, Regelausführung	Stahl galvanisch verzinkt blau	3	1000 db	Rendelhető
DIN471 NCN819	Sicherungsringe für Wellen, Regelausführung	Stahl galvanisch verzinkt blau	4	500 db	Rendelhető
DIN471 NCN819	Sicherungsringe für Wellen, Regelausführung	Stahl galvanisch verzinkt blau	5	500 db	Készleten
DIN471 NCN819	Sicherungsringe für Wellen, Regelausführung	Stahl galvanisch verzinkt blau	6	200 db	Rendelhető
DIN471 NCN819	Sicherungsringe für Wellen, Regelausführung	Stahl galvanisch verzinkt blau	7	200 db	Rendelhető
DIN471 NCN819	Sicherungsringe für Wellen, Regelausführung	Stahl galvanisch verzinkt blau	8	200 db	Teljes mennyiség nincs készleten
DIN471 NCN819	Sicherungsringe für Wellen, Regelausführung	Stahl galvanisch verzinkt blau	9	100 db	Rendelhető
DIN471 NCN819	Sicherungsringe für Wellen, Regelausführung	Stahl galvanisch verzinkt blau	10	100 db	Készleten
DIN471 NCN819	Sicherungsringe für Wellen, Regelausführung	Stahl galvanisch verzinkt blau	11	100 db	Rendelhető
DIN471 NCN819	Sicherungsringe für Wellen, Regelausführung	Stahl galvanisch verzinkt blau	12	100 db	Rendelhető

	Ankerbolzen
	Einschlaganker
	Kunststoffdübel
	Nageldübel
	Schutzstopfen, Tellerstopfen, Schutzkappen Kunststoff
	Scheiben für Senkschrauben 90°
	Gipskartondübel

Specials

Scheiben -Schraubenscheibe

Schraubenmuttern

Innensechskant- und Innensechsrund Schrauben

Sechskantschrauben, Sechskantprodukte

Flachrundschrauben, Augenschrauben

Metrische Schrauben

Holzschrauben

Einpressbare Nieten, schweissbare Muttern, Schrauben

Zylinderstifte mit Innengewinde, Nieten, Popnieten, Vorsteckfedern

Plattenschrauben, Selbstbohrschrauben, Pressschrauben und Holzschrauben

Gewindestangen, Schwellenschrauben, Gewindestifte

Anker, duebel

Sicherheitsscheiben

Spezielle Schraubenprodukte

Solarprodukte

Electric scrauben

DIN 125A Scheiben ohne Fase A2

DIN 125A Scheiben ohne Fase A4

DIN 125A Scheiben ohne Fase Sárgaréz

DIN 125A Scheiben ohne Fase 140 HV galvanisch verzinkt blau

NCN 2045 Scheiben rund für Bauschrauben Acél galvanisch verzinkt blau

NCN 714 Scheiben ohne Fase, gross Acél blank

NCN 716 Scheiben ohne Fase, gross Acél galvanisch verzinkt blau

NCN 732 Carrosserie Scheiben ohne Fase Acél galvanisch verzinkt blau

NCN 735 Scheiben 1/2 stark 140 HV galvanisch verzinkt blau

NCN 737 Scheiben stark 140 HV galvanisch verzinkt blau

DIN 125A Scheiben ohne Fase brüniert 140 HV galvanisch verzinkt schwarz

DIN 125A Scheiben ohne Fase 140 HV blank

DIN 125A Scheiben ohne Fase 140 HV feuerverzinkt

DIN 125A Scheiben ohne Fase 140 HV galvanisch verzinkt gelb

DIN 125A Scheiben ohne Fase, für Schrauben bis Festigkeitsklasse 8.8, Stahl 200 HV 200 HV Phosphatiert

DIN 125A Scheiben ohne Fase, für Schrauben bis Festigkeitsklasse 8.8, Stahl 200 HV 200 HV blank

DIN 125A Scheiben ohne Fase, für Schrauben bis Festigkeitsklasse 8.8 200 HV galvanisch verzinkt blau

DIN 125A Scheiben ohne Fase Alumínium

DIN 125A Scheiben ohne Fase PA 6.6

DIN 125A Scheiben ohne Fase Sárgaréz Vernickelt

DIN 125B Scheiben mit Fase 140 HV galvanisch verzinkt schwarz

DIN 125B Scheiben mit Fase 140 HV Verchromt poliert

DIN 125B Scheiben mit Fase 140 HV blank

DIN 125B Scheiben mit Fase 140 HV galvanisch verzinkt gelb

DIN 125B Scheiben mit Fase 140 HV galvanisch verzinkt blau

DIN 125B Scheiben mit Fase Sárgaréz

DIN 125B Scheiben mit Fase Sárgaréz Vernickelt

DIN 125A Scheiben ohne Fase Vörösréz

DIN 126 Scheiben ohne Fase 100 HV galvanisch verzinkt blau

DIN 433 Scheiben ohne Fase für Zylinderschrauben A2

DIN 433 Scheiben ohne Fase für Zylinderschrauben A4

DIN 433 Scheiben ohne Fase für Zylinderschrauben Sárgaréz

DIN 433 Scheiben ohne Fase für Zylinderschrauben Sárgaréz Vernickelt

DIN 433 Scheiben ohne Fase für Zylinderschrauben 140 HV galvanisch verzinkt gelb

DIN 433 Scheiben ohne Fase für Zylinderschrauben 140 HV galvanisch verzinkt blau

DIN 7349 Scheiben rund für Bauschrauben A2

DIN 7349 Scheiben rund für Bauschrauben A4

DIN 7349 Scheiben rund für Bauschrauben Acél galvanisch verzinkt blau

DIN 127B Federring enden glatt A2

DIN 127B Federring enden glatt A4

DIN 127B Federring enden glatt Acél galvanisch verzinkt blau

NCN 772 Hochspann-Federringe für Zylinderschrauben 430-530 HV galvanisch verzinkt blau

NCN 775 Federringe doppelt Acél Schwarz

DIN 127A Federringe Enden aufgebogen Acél blank

DIN 127A Federringe Enden aufgebogen Acél galvanisch verzinkt blau

DIN 127B Federring enden glatt Acél blank

DIN 127B Federring enden glatt Acél feuerverzinkt

DIN 127B Federring enden glatt Acél galvanisch verzinkt gelb

DIN 127B Federring enden glatt Vörösréz

DIN 128A Federringe gewölbt A2

DIN 128A Federringe gewölbt A4

DIN 128A Federringe gewölbt Acél blank

DIN 128A Federringe gewölbt Acél galvanisch verzinkt gelb

DIN 128A Federringe gewölbt Acél galvanisch verzinkt blau

DIN 128B Federringe gewellt Acél galvanisch verzinkt blau

DIN 74361C Federringe für Scheibenräder 450-570 HV galvanisch verzinkt blau

DIN 7980 Federringe für Zylinderschrauben A2

DIN 7980 Federringe für Zylinderschrauben A4

DIN 7980 Federringe für Zylinderschrauben 430-530 HV blank

DIN 7980 Federringe für Zylinderschrauben 430-530 HV galvanisch verzinkt blau

DIN 137A Federscheiben gewölbt A2

DIN 137B Federscheiben gewellt A2

DIN 137A Federscheiben gewölbt 430-530 HV blank
